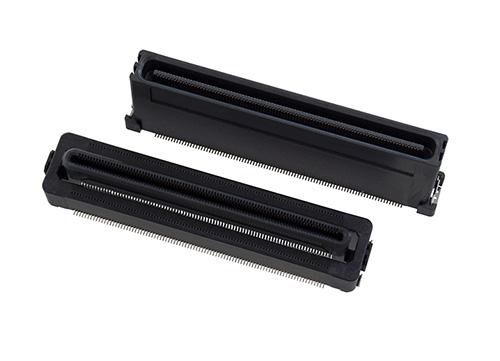

京瓷推出16Gbps高速傳輸、車規、0.5mm間距的"5652系列"浮動式板對板連接器

京瓷株式會社推出16Gbps高速傳輸、0.5mm間距、車規級、浮動式板對板連接器（Board to Board）"5652系列產品，X,Y方向可浮動±0.85mm（F/P※1=170％）。將從1月21日（周四）陸續出樣。

京瓷將高速傳輸浮動式板對板連接器產品群命名為"FloXY"。今后我們將繼續擴充浮動式連接器產品線。

※1 F/P F= Floating(浮動量)/P=Pitch(間距)

近年來，隨著智能汽車和電動汽車的開發、普及速度不斷加快，為實現更為放心、安全的汽車社會，人們對可以防止交通事故發生的ADAS（駕駛輔助系統）和AD（無人駕駛）的關注度也越來越高。Mobility Computer及IVI※2、LiDAR等車載裝置都構筑了大容量信息通信的高功能系統，這就要求使用的連接器應具備無延遲、大容量高速數據傳輸的性能。

※2 新一代車載信息通訊系統（In-Vehicle Infotainment system）

新產品"5652系列"就是基于這一市場需求而誕生的一款兼具高速傳輸性能和高可靠性的浮動式板對板連接器。該產品在實現了16Gbps高速傳輸的同時，X,Y方向上可浮動±0.85mm（F/P※1=170％），大幅提高了一般可浮動連接器難以改善的高速傳輸的機械特性和電氣特性。適用PCIe Gen.1~Gen.4、MIPI D/C-PHY、SATA3.0、USB3.1 Gen.1等各類高速規格，并支持USB3.1 Gen.2。

嵌合高度14mm到30mm均可滿足，提高了設計的自由度。可滿足車載設備所要求耐受的125℃嚴酷高溫環境。

京瓷根據市場需求，正在開發300PIN以上的多極型產品以及基板間高度更低，嵌合高度到5mm的高速傳輸連接器，逐步擴充產品線。

高速傳輸浮動式板對板連接器"5652系列"的特點

1. 支持PCIe Gen.4（16GT/s）及USB3.1 Gen.2等高速傳輸規格

在浮動式板對板連接器中，適用高速傳輸規格PCIe Gen.4（16GT/s），同時支持USB3.1 Gen.2規格的產品。

特性阻抗以85Ω～100Ω為目標，可支持各類高速傳輸規格。

<支持規格>

PCIe Gen.1 2.5GT/s～Gen.4 16GT/s、USB3.1 Gen.1/Gen.2、MIPI D/C-PHY、SATA3.0 等

2. F/P※1=170％的浮動構造

間距0.5mm，X,Y方向上可浮動±0.85mm，可吸收基板安裝錯位及實裝偏差。通過減緩焊接部位的應力實現長期可靠性，是一款將電氣特性和機械特性這兩種相對立的特性都進行了大幅度提升的產品。

3. 支持電源PIN

可根據額定電流的需求，在信號PIN之外配置專用的電源PIN（可選）。

4. 基板間安裝高度容許量

一般而言，由于基板間距會因累積公差發生變化，從而影響連接器接觸部位的有效嵌合長度而影響傳輸性能。"5652系列"在考慮傳輸規格的前提下進行了形狀優化設計，在實現高速傳輸的同時，也能確保基板間高度容許量達到±0.75mm。

5. 車載用、耐高溫，IATF16949認證工廠生產

使用溫度范圍為－40℃～＋125℃，為耐高溫產品，適用于ADAS、資訊娛樂系統等車載設備。該產品在IATF 16949認證工廠生產。

6. 符合RoHS標準

［產品規格］
